Около 85% всех проколов покрышек происходит из-за неправильного давления или по причине снижения давления в движении, свидетельствует отраслевая статистика. В сегменте многоосной грузовой техники тема мониторинга давления в шинах сегодня стала едва ли не самой упоминаемой. Изучаем самые востребованные на рынке решения.
Каждая вторая грузовая шина эксплуатируется с заниженным давлением воздуха на 10%. У каждой четвертой шины фактическое давление ниже рекомендованного на 20%. В таком случае ресурс снижается на 25%, растут энергозатраты, увеличивается расход топлива. А главное, транспортное средство становится более уязвимым к внешним факторам, ведь от состояния шин напрямую зависит поведение транспорта на дороге - его устойчивость и управляемость. Безопасность никогда не бывает лишней, и для предотвращения подобных рисков большинство автопроизводителей вносят опцию мониторинга давления в шинах в серийную комплектацию новых моделей. В качестве свежего примера назовем Iveco Daily 2016 модельного года (статья об обновленном итальянском фургоне в этом номере). А как быть, если машина уже в эксплуатации? Рассказываем о системах, доступных для самостоятельной установки.
WABCO IVTM
Специально для безопасности водителей и в целях сокращения возможных потерь от простоя транспорта компания WABCO сегодня предлагает на рынке систему IVTM (Integrated Vehicle Tire Pressure Monitoring), которая контролирует давление в шинах с частотой в несколько секунд.
Ресивер отвечает за получение сигналов с шин прицепа, передачу их в устройство SmartBoard WABCO или в блок IVTM тягача:
Особенностями системы IVTM являются простота и высокая функциональность. Решение включает три элемента: колесный модуль, электронный блок управления ECU и водительский дисплей. Колесный модуль монтируется на колесо и соединяется с ниппелем шины. Он формирует и передает информацию о давлении в шине на ECU посредством радиоканала. Блок ECU размещен на раме грузовика, он обрабатывает информацию со всех колес и по кабельному соединению передает ее на дисплей в кабине водителя. Система IVTM на прицепе работает независимо при наличии электропитания. Но для возможности информирования водителя во время поездки о давлении в шинах и передачи ему предупреждений от прицепа необходимо оснастить системой IVTM весь седельный автопоезд, где один блок ECU должен быть встроен в автомобиле, а другой блок ECU - в прицепе. Каждый оснащенный системой IVTM автомобиль может эксплуатироваться с каждым прицепом, оснащенным вышеназванным решением. Для прицепов системой IVTM можно управлять с помощью устройства WABCO SmartBoard и автономно. В сочетании с системой EBS данные давления шин, при определенных условиях, могут передаваться по стандартному каналу на шину CAN автомобиля.
Систему IVTM инженеры WABCO разрабатывали с учетом сложных условий, в которых приходится работать коммерческому транспорту. Это вибрации, грязь, вода, снег, дорожные реагенты и др. А специальный алгоритм работы, который учитывает множество факторов, специфичных именно для контроля давления в шинах на грузовом транспорте, был написан в кооперации со специалистами Michelin.
Колесный модуль IVTM крепится к диску штатными гайками, предусмотрен клапан для подкачки воздуха:
В отличие от косвенных систем измерения давления, реагирующих на разницу во вращении колес на одной оси, система IVTM физически измеряет давление, выводя на дисплей конкретные цифры даже когда грузовик не движется, и способна регистрировать самые незначительные утечки воздуха. Модули IVTM могут быть легко адаптированы для любых типов транспортных средств, а встроенные элементы питания обеспечивают срок службы колесных датчиков до 9 лет. IVTM совместно с системой TrailerGuard Telemstic поддерживает отправку отчетов в автопарк. С этого года WABCO предлагает систему OptiLink, позволяющую котролировать давление в шинах и другие параметры через приложение, установленное на смартфон.
ContiPressurecheck
В 2016 году концерн Continental представил систему CPC (ContiPressureCheck), которая доступна к самостоятельной установке на любые шины для коммерческого транспорта и может передавать данные на внешние устройства. Ключевым элементом системы является специально разработанный датчик, который станавливается внутрь шины. Датчик располагается таким образом, чтобы не влиять на посадку шины на диск. Одновременно положение датчика обеспечивает высокоточное измерение температуры. Решение подходит для любых грузовых и автобусных шин вне зависимости от вентиля и обода. На автомобиль система CPC монтируется быстро и легко, поскольку состоит всего из четырех компонентов: приемника (ресивера), дисплея, предупреждающего индикатора (только для прицепов) и датчиков. Датчики устанавливаются на все шины грузовика и прицепа. Ресивер помещается на раму между управляемой и ведущей осями, он может получать сигналы максимум от 24 датчиков, а это значит, что можно эффективно защитить сразу 24 шины. Обработанная информация передается на дисплей в кабине водителя. Сюда же в случае низкого давления выводятся визуальные и звуковые предупреждения. Шины прицепа можно отслеживать отдельно от грузовика. Водитель видит статус шин при помощи светового сигнала. Важно отметить, что система CPC также cовместима с рядом телематических систем, благодаря чему можно передавать данные о состоянии шин на внешние устройства. Это обеспечивает прозрачность процесса для руководителей автопарка и упрощает ведение шинного хозяйства. С 2016 года CPC устанавливается в заводскую комплектацию автобусов Solaris, все автобусы этой марки теперь проектируются с учетом установки ContiPressureCheck в качестве стандартного оборудования. С CPC улучшается производительность коммерческого транспорта, сокращаются производственные издержки, уменьшается воздействие на окружающую среду, говорится в сообщении компании. В дополнение ко всему ContiPressureCheck вносит весомый вклад в обеспечение безопасности пассажиров. Стоимость комплекта CPC варьируется от 60 до 140 тыс. рублей в зависисмости от конфигурации.В Continental утверждают, что система окупается уже после первой предотвращенной поломки, связанной с шинами.

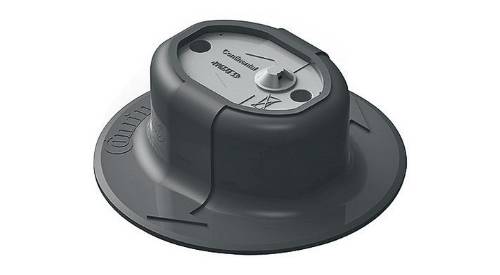

Встроенный в шину датчик CPC с литиевой батарейкой служит 6 лет, наличие резинового контейнера подразумевает многократное использование устройства:
Диапазон измерения давления от 0 до 12 бар:
Устройство программирования задает позицию датчика в системе:
